ISO Ampacity Tables

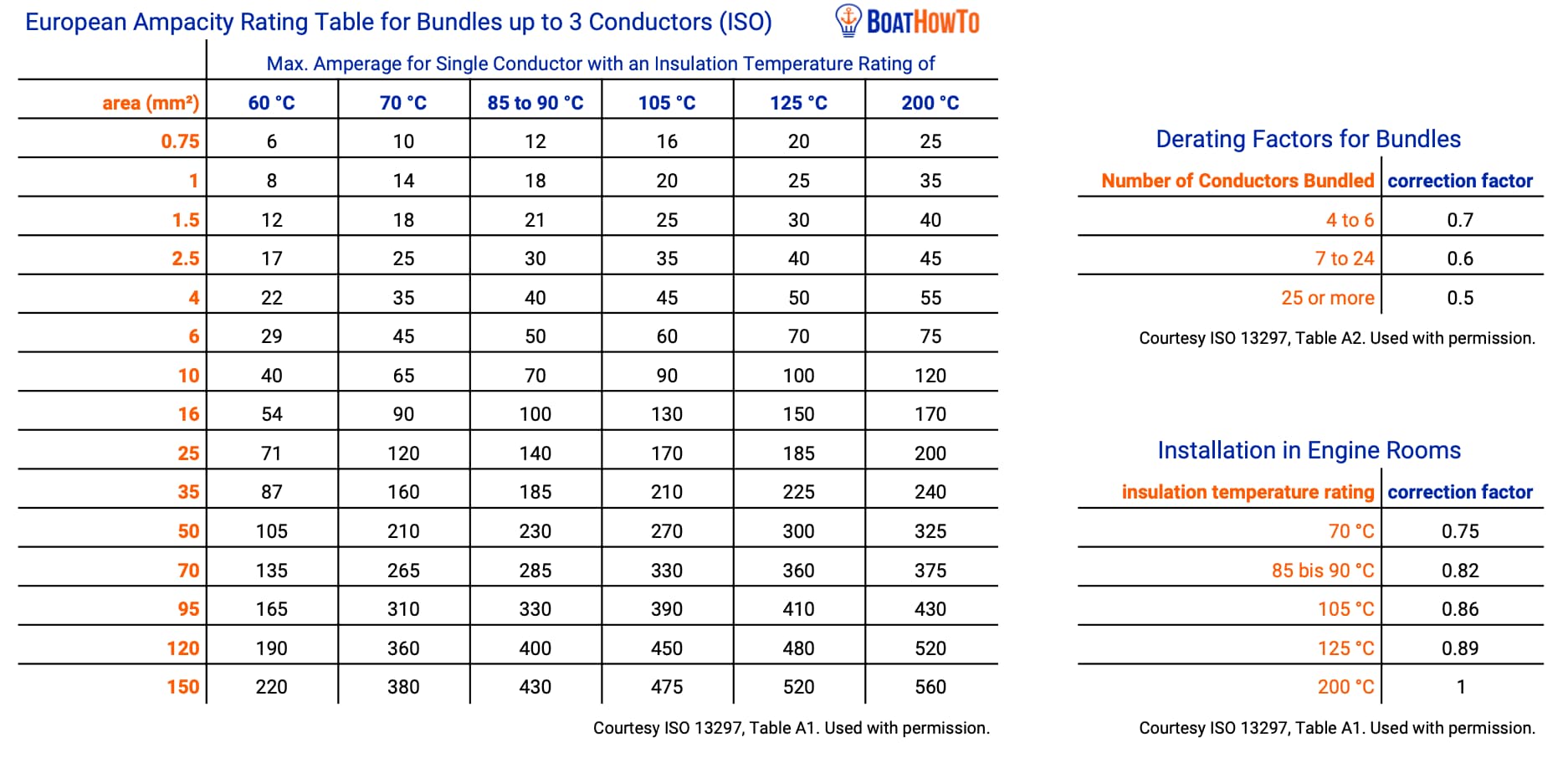

On this page, you can download the official ampacity tables from the brand new ISO 13297 standard as PDF. They are the basis for calculating wire sizes on your boat when you are working in the metric system.

If you are in the US, you might want to check out the ABYC Ampacity Tables instead.

How to use the ISO ampacity tables?

  1. 1
    Select the column with the correct insulation temperature rating for your cable
  2. 2
    Go down until you reach the row with the cross-sectional area of your conductor
    This gives you the ampacity for an unbundled cable outside of an engine compartment.
  3. 3
    If part of the cable runs inside an engine space, multiply the ampacity with the derating factor from the lower small table
  4. 4
    If the cable runs in a bundle of 4 or more conductors, multiply the result by the corresponding factor from the upper small table

If you want to know the required size of wire for a certain amperage, just do the whole process in reverse.

Instead of doing the calculations by hand, you can also use the BOATHOWTO Wire Size Calculator.

If you want to know more details on the choice of cables for your boat, the required overcurrent protection and much more, check out our Boat Electrics course!

About the author

Michael Herrmann

Michael is a leading expert on boat electrics and mechanics. In his career he set up and ran two businesses in boatbuilding and marine engines.

In the last decades he has published hundreds of articles on the topics in the German technical magazine for boatowners, "Palstek", and other publications.

In addition, he has written several books on boat mechanics and electrics and runs the German website Yachtinside.
